ULTRAMID® A 216 Y10: En molybdendisulfidmodifierad PA66-kvalitet för balanserad prestanda

I den stora familjen av tekniska plaster har polyamid 66 (PA66) alltid haft en central position.BASF:s ULTRAMID®serie står som en av de mest representativa produktlinjerna inom detta område. ULTRAMID®-portföljen bygger på ett brett utbud av baspolymerer – inklusive PA6, PA66, PA66/6 sampolyamid, PA610 och semi-aromatiska polyamider som PA6T/6 – kombinerat med modifieringsteknologier som oförstärkta, glasfiberförstärkta, mineralfyllda och långa glasfiberförstärkta kvaliteter som täcker ett omfattande tekniskt spektrum av plastlösningar. Bland dessa,ULTRAMID® A 216 Y10 – en formsprutad PA66-kvalitet modifierad med molybdendisulfid (MoS₂) smörjmedel – utmärker sig för sina utmärkta självsmörjande egenskaper och slitstyrka, vilket gör den till ett föredraget val för många precisionskomponenter.

1. Grundläggande fysiska egenskaper: Hårda data bakom prestandan

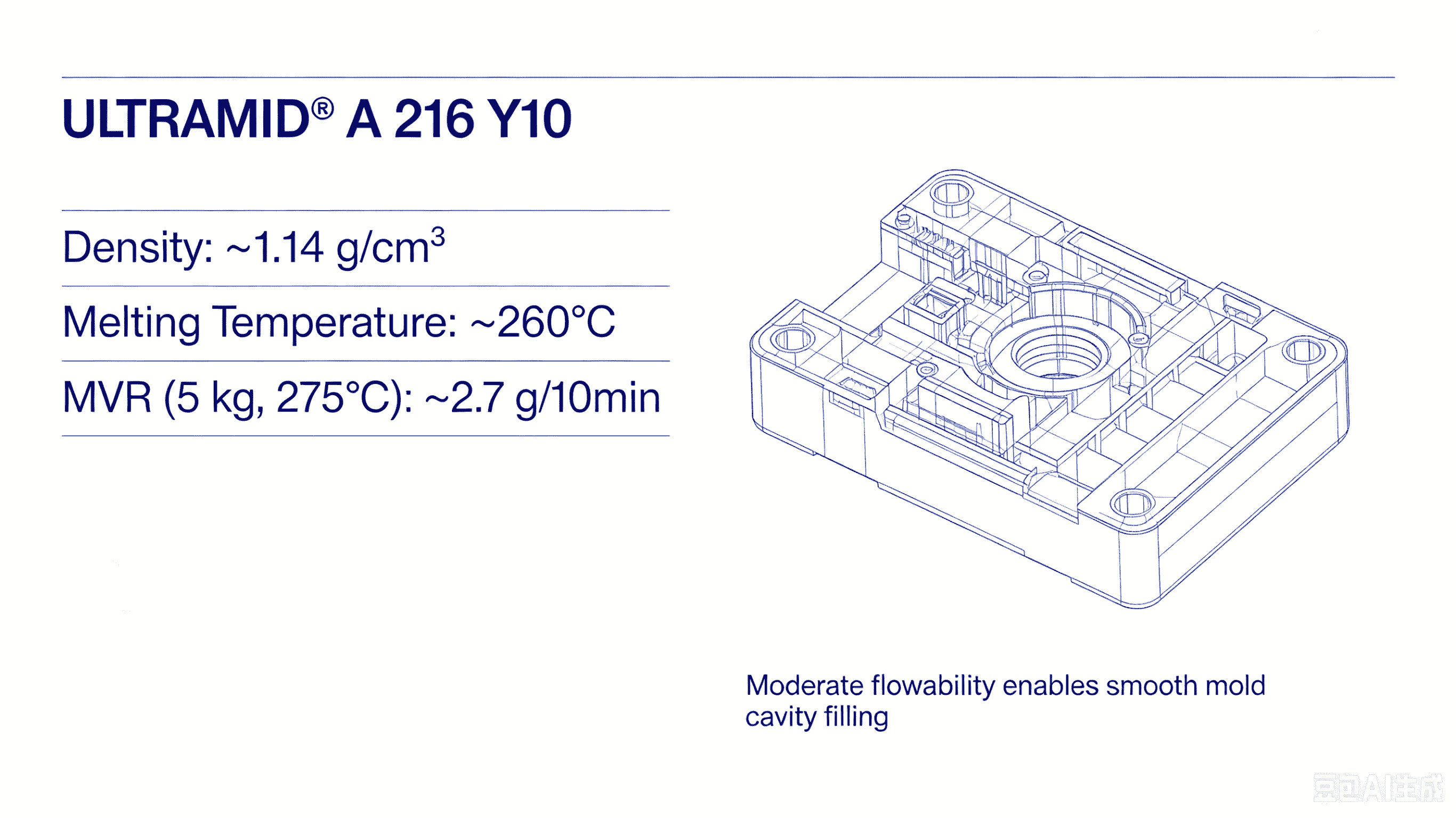

ULTRAMID® A 216 Y10är ett PA66-harts innehållande molybdendisulfidsmörjmedel, levererat i pelletsform med en standardförpackning på 25 kg per påse. Dess densitet är cirka 1,14 g/cm³ och dess smälttemperatur är cirka 260°C. Under förhållanden på 275°C och en belastning på 5 kg är smältflödeshastigheten cirka 2,7 g/10 min, vilket indikerar måttlig flytbarhet som tillåter smidig fyllning av formhåligheter, vilket gör den lämplig för formsprutning av komplexa formade delar. Produkten uppvisar vanligtvis ett mörkgrått utseende.

2. Nyckelegenskaper: Varför är det så högt ansett?

Mekanisk styrka och styvhet: Även i sitt oförstärkta tillstånd uppvisar ULTRAMID® A 216 Y10 hög mekanisk styrka och styvhet. Dess dragmodul når 2 900 MPa, draghållfastheten är 82 MPa och brottöjningen är 60 %. Dessa siffror indikerar att komponenter tillverkade av detta material kan motstå avsevärda yttre krafter och belastningar samtidigt som form och strukturell stabilitet bibehålls under långvarig drift.

Termisk prestanda: PA66 själv har en hög smältpunkt (cirka 260°C), vilket ger materialet utmärkt värmebeständighet. Dess Vicat-mjukningstemperatur är 221°C, vilket möjliggör stabil prestanda och motståndskraft mot deformation i högtemperaturmiljöer.

Lågtemperaturseghet: Till skillnad från många material som blir spröda vid låga temperaturer, bibehåller ULTRAMID® A 216 Y10 god seghet även i kalla miljöer. Den skårade Charpy-slaghållfastheten vid 23°C är 7 kJ/m², vilket gör att den presterar exceptionellt bra i applikationer som kräver motstånd mot lågtemperaturpåverkan eller i kalla klimat.

Kemisk beständighet: Materialet uppvisar god beständighet mot ett brett spektrum av kemikalier, inklusive oljor, bränslen, hydraulvätskor, kylmedel, kylmedel, rengöringsmedel, alifatiska och aromatiska kolväten. Denna motståndskraft säkerställer komponenternas integritet och livslängd i tuffa kemiska miljöer.

Elektriska egenskaper: Som ett utmärkt isoleringsmaterial erbjuder ULTRAMID® A 216 Y10 hög volym och ytresistivitet, vilket gör den lämplig för elektriska isoleringskomponenter. Den uppnår en UL 94 V 2 flamklassificering vid både 1,6 mm och 3,2 mm tjocklek, vilket uppfyller säkerhetskraven för elektroniska produkter.

Glidfriktion och slitstyrka: Tack vare smörjmedelstillsatsen molybdendisulfid (MoS₂) uppvisar denna kvalitet en låg friktionskoefficient och utmärkt slitstyrka. Den är särskilt väl lämpad för lager, kugghjul, slider och andra komponenter där minskad friktion och slitage är avgörande – vilket hjälper till att minska energiförlusterna och förlänga delars livslängd.

Dimensionsstabilitet: Jämfört med andra PA66-material har ULTRAMID® A 216 Y10 relativt låg fuktabsorption, med mindre känslighet för dimensionsförändringar orsakade av luftfuktighetsfluktuationer. Detta gör den särskilt värdefull för precisionskomponenter som kopplingar i elektronisk och elektrisk utrustning, där snäva toleranser är avgörande.

3. Typiska applikationer: Från bil till elektronik

Med hjälp av ovanstående enastående egenskaper finner ULTRAMID® A 216 Y10 utbredd användning inom flera industrisektorer:

• Fordon: Kraftöverföringskomponenter, motorns perifera delar, yttre karosskomponenter;

• El & Elektronik: Precisionskontakter, ställverk, elektriska isoleringskomponenter;

• Industrimaskiner: Kugghjul, lager, reglage och andra slitstarka delar.

4. Riktlinjer för bearbetning och lagring

ULTRAMID® A 216 Y10 är lämplig för formsprutning. Om förvaringsbehållaren har öppnats rekommenderas torkning i varmluft vid cirka 80 85°C; torkning är obligatorisk om fukthalten överstiger 0,2 %. Den rekommenderade formtemperaturen är cirka 60 80°C. Materialet bör förvaras på ett svalt, torrt, välventilerat utrymme, borta från värmekällor och öppen låga, med lagringstemperatur helst under 50°C.

Slutsats

Sammanfattningsvis är ULTRAMID® A 216 Y10 en balanserad, processvänlig PA66-kvalitet modifierad med molybdendisulfid (MoS₂) smörjmedel. Den jagar inte extrem prestanda i någon enskild egenskap, utan uppnår istället en utmärkt balans mellan mekanisk styrka, värmebeständighet, seghet, kemisk beständighet, elektrisk isolering och självsmörjande slitstyrka. Denna "allround"-profil gör den till ett pålitligt och värdefullt alternativ för ingenjörer och inköpsproffs när de väljer material för precisionskomponenter.
